CAXA怎么设计曲线文字

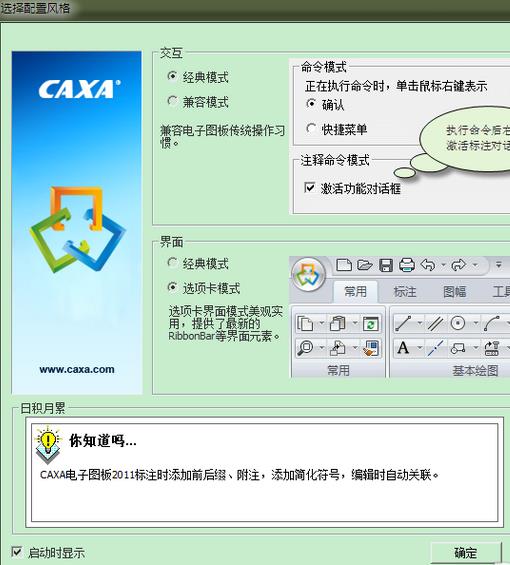

1、双击运行程序;

CAXA如何设计曲线文字

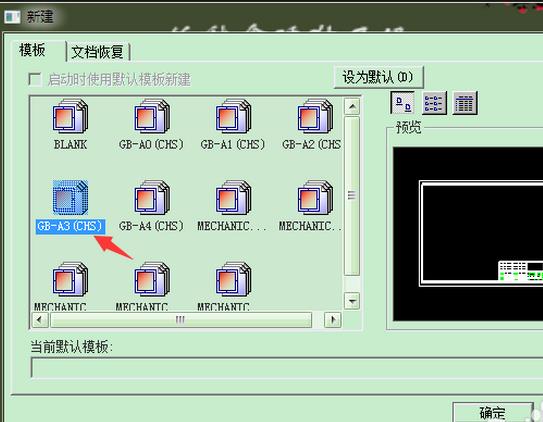

  2、弹出对话框按确认键,新建A3图框;

CAXA如何设计曲线文字
CAXA如何设计曲线文字

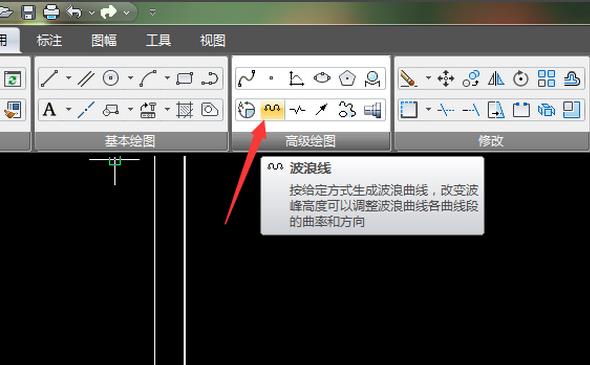

  3、选择波纹线;

CAXA如何设计曲线文字

  4、选择波峰,并且改成正交模式;

CAXA如何设计曲线文字
CAXA如何设计曲线文字

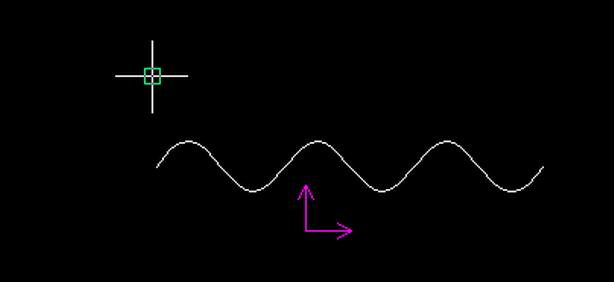

  5、第二点填写数字50,重复3次,绘制出一个图示的波浪线;

CAXA如何设计曲线文字
CAXA如何设计曲线文字

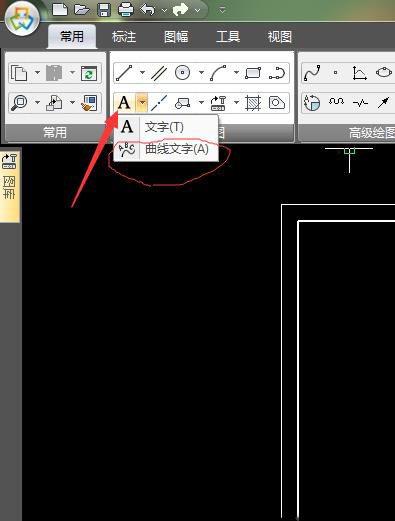

  6、添加曲线文字;

CAXA如何设计曲线文字

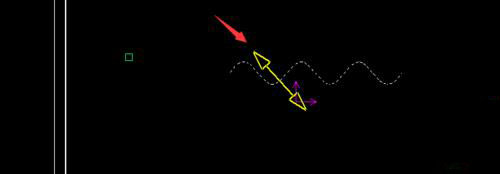

  7、选择方向;

CAXA如何设计曲线文字

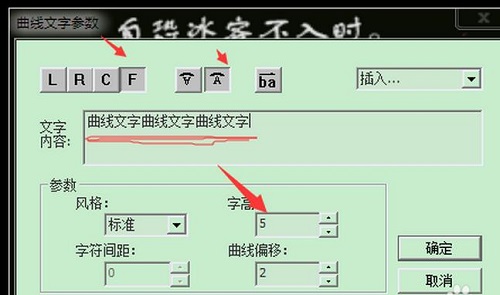

  8、更改文字的属性;

CAXA如何设计曲线文字

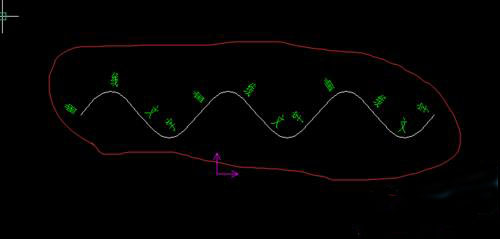

  9、结果如图,保存文档。

CAXA如何设计曲线文字
CAXA如何设计曲线文字

  注意事项:

  注意箭头处

  注意文字的大小与曲线的关系
